CHAIN GRATE SPAREPART

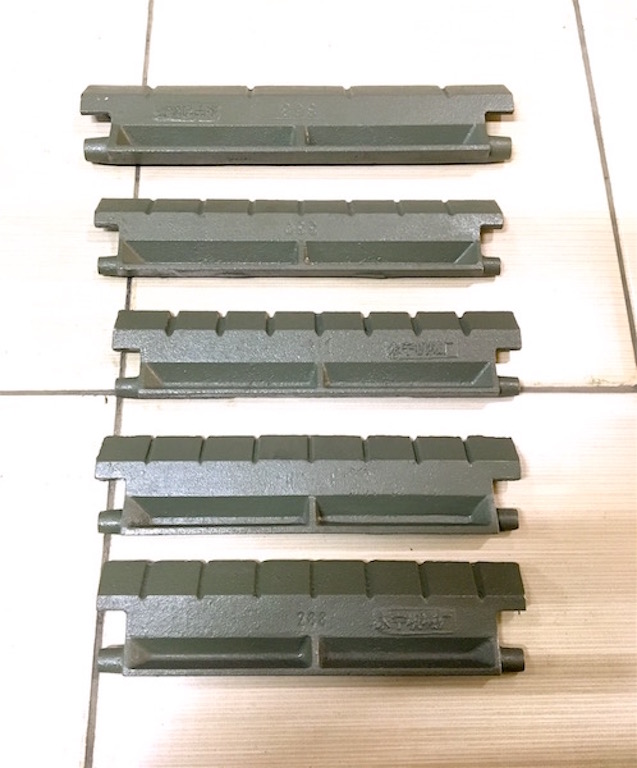

    TRAVELING GRATE BAR



     Material : HT150 / RTSi5



   - Grate Bar 288

   - Grate Bar 301

   - Grate Bar 311

   - Grate Bar 318

   - Grate Bar 330

   - Grate Bar 365

   - Grate Bar 367

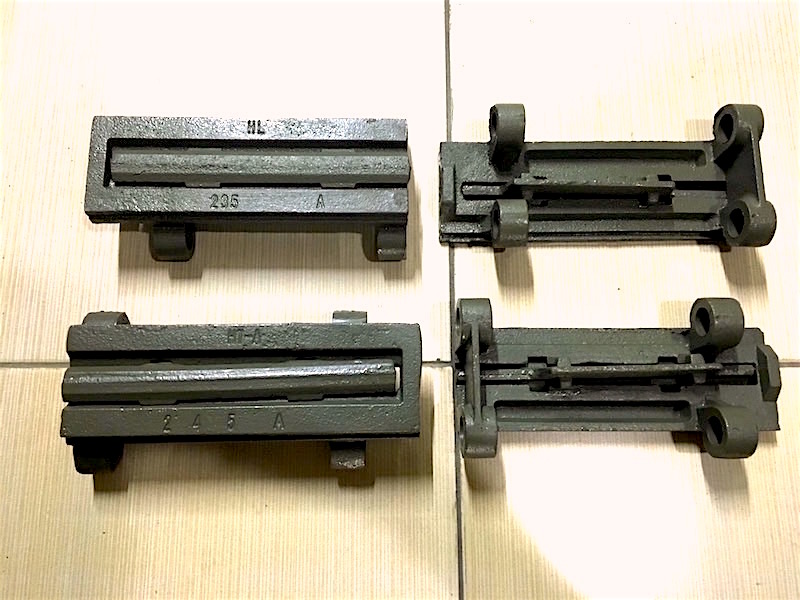

  LIVING CORE GRATE



  Material :  HT150 / QT500 / KT350







  - Grate 200 A/B            - Grate 235/7 A/B

  - Grate 203 A/B            - Grate 245 A/B

  - Grate 220 A/B            - Grate 250 A/B

  - Grate 228 A/B            - Grate 265 A/B

  - Grate 231 A/B            - Grate 290 A/B

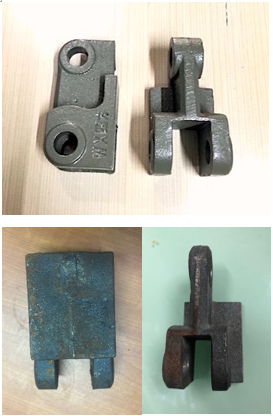

  Y DRIVING GRATE CHAIN



  Material : KT350 / ZG400



  - Y-46 (L= 45mm) Middle/Side

  - Y-46 (L= 60mm Left/Right)

  - Y-46 (L= 72mm Left/Right)

  - Y-64 (L= 63mm) Middle/Side

  - Y-64 (CC 90mm)

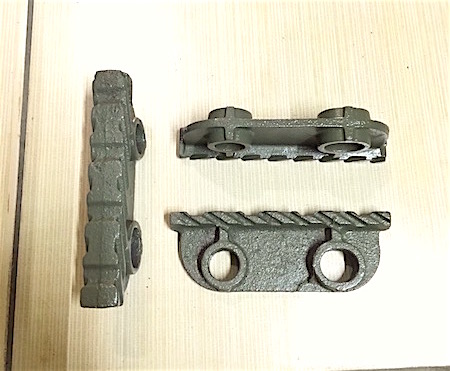

   T-PASSIVE GRATE



   Material : HT150 / KT350









  - T15 (T=15mm)                                         - T24 (T=24mm)

  - T18 (T=18mm)                                         - T24 Overlap

  - T18 Single Side                                       - T24 Lengkung/Arc

  - T18 Single Side (CC 90mm)                   - T12 Single Side (CC 90mm)

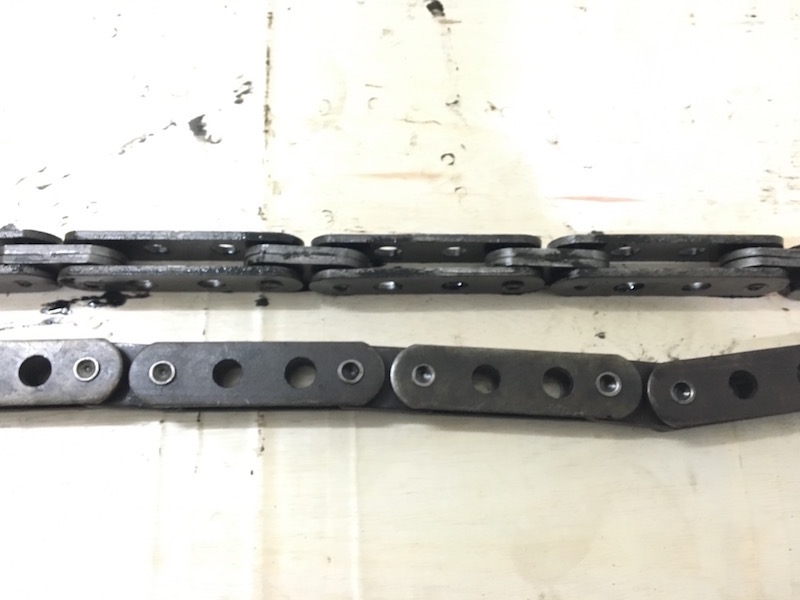

   CHAIN OF BIG TRAVELING



    Material : 20Mn



    Size : L=190 x 8

    (40knots to 1 joint – 8m)

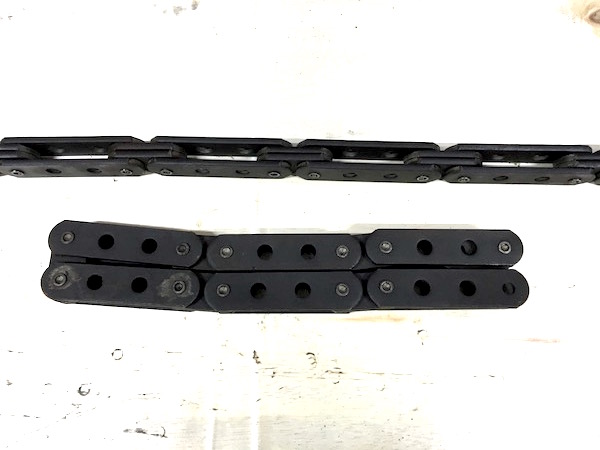

 CHAIN OF SMALL TRAVELING



   Material : 20Mn



  - L=160x6 (20 knots to 1 joint – 3.5m)

  - L=160x8 (6 knots to 1 joint – 1m)

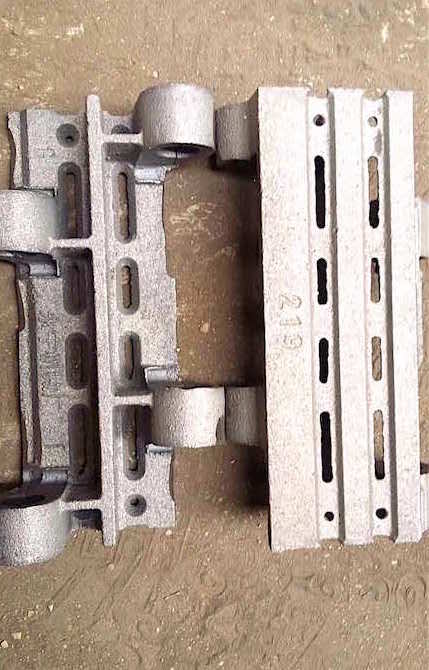

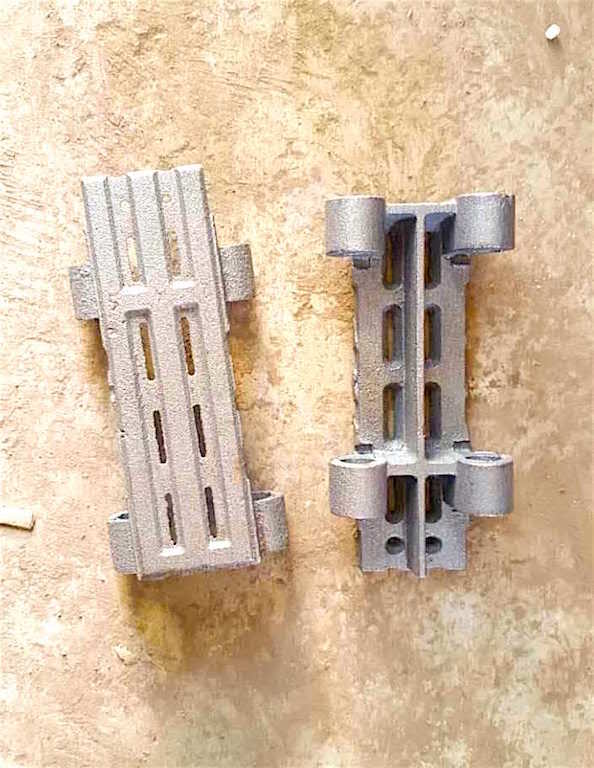

  FOUR CLAW GRATE



  Material: HT150



  ALLIGNED                                              STAGGERED

- Four Claw Grate 200                             - Four Claw Grate 200

- Four Claw Grate 230                             - Four Claw Grate 219

- Four Claw Grate 250                             - Four Claw Grate 252

- Four Claw Grate 265                             - Four Claw Grate 350 (round hole)

- Four Claw Grate 320

- Four Claw Grate 350

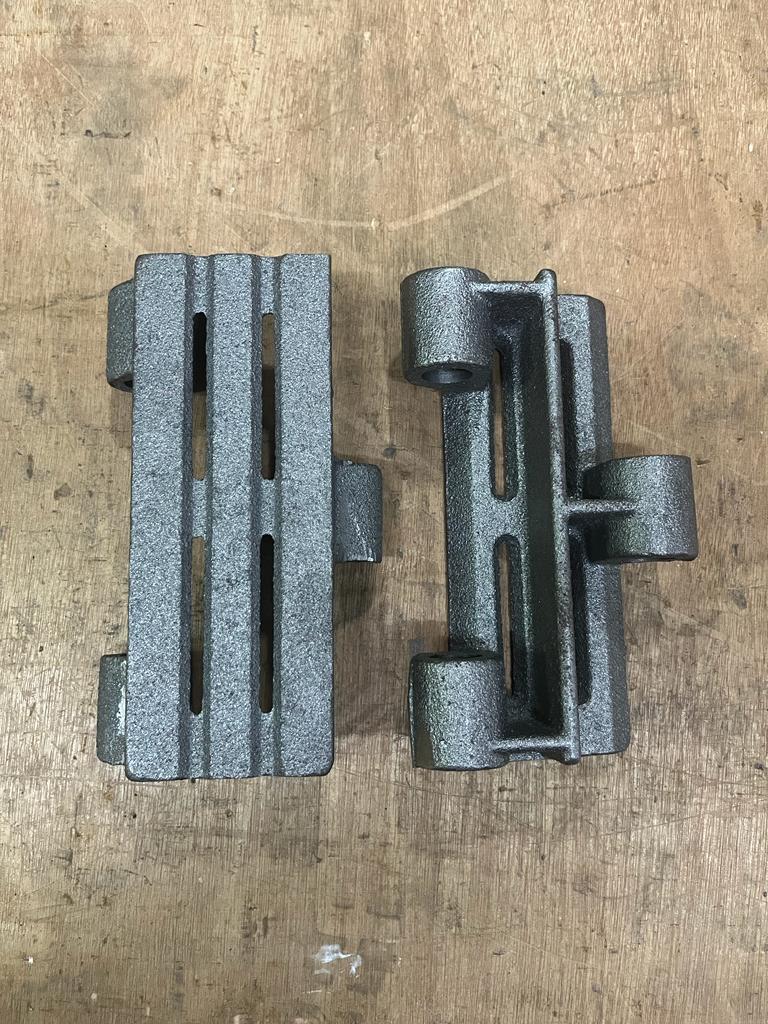

    THREE CLAW GRATE



     Material: HT150



   - Three Claw Grate 120

   - Three Claw Grate 132

   - Three Claw Grate 205

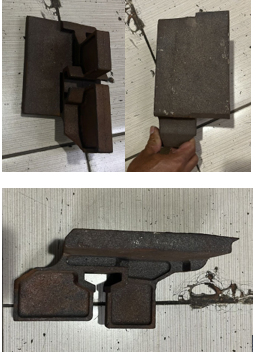

    LINK (LEFT / RIGHT)



   - Link 145

   - Link 165

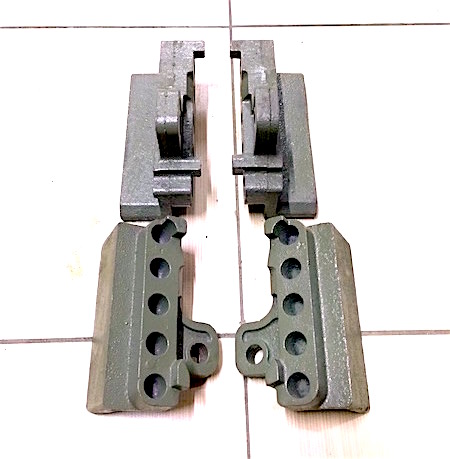

   TRAVELING GRATE HOLDER

  (LEFT & RIGHT)



    Material : HT150



   - L/R Holder 43 (L=160/162mm)

   - L/R Holder 57 (L=190/192mm)

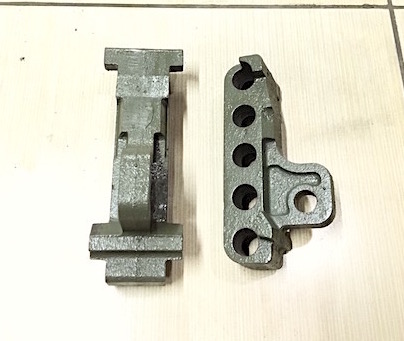

 TRAVELING GRATE HOLDER

 (MIDDLE)



  Material : HT150



 - Middle Holder 43 (L=160/162mm)

 - Middle Holder 57 (L=190/192mm)

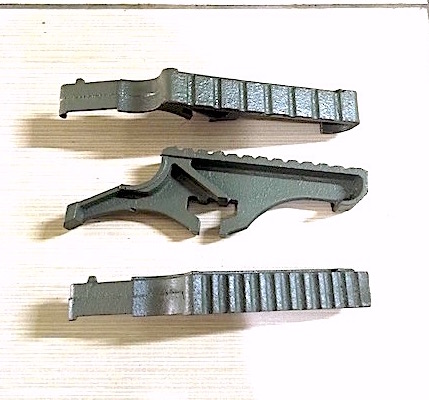

   HELICAL MIDDLE BAR



    Material :  RTSi5



  - L=145mm (11 Groove)

  - L=165mm (7 Groove & 13 Groove)

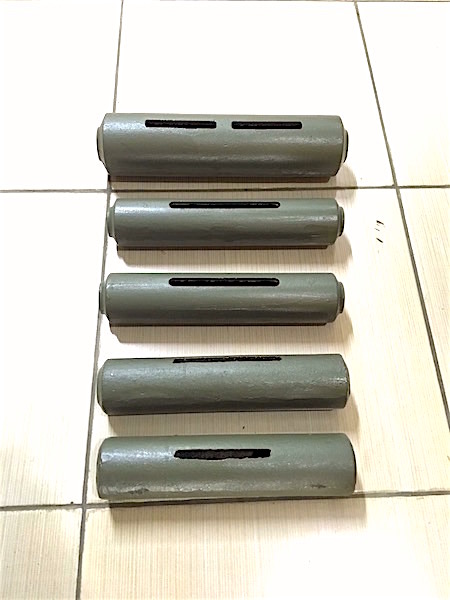

    ROLLER



    Material : HT150



  - Roller 255

  - Roller 268

  - Roller 278

  - Roller 285

  - Roller 295

  - Roller 330

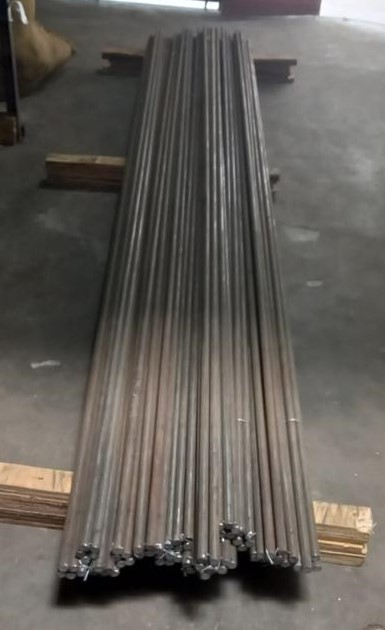

   LONG SHAFT D18



   Cold Drawn 45#

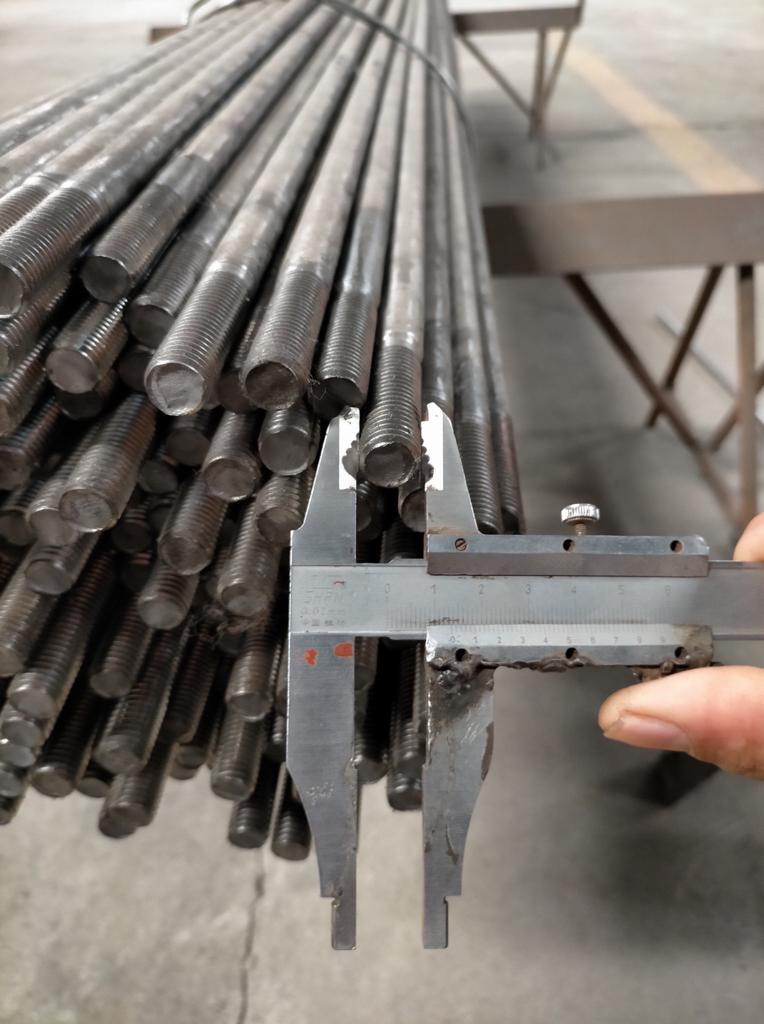

  LONG SHAFT D14

 (with 2-End Drat)



  Cold Drawn 45#

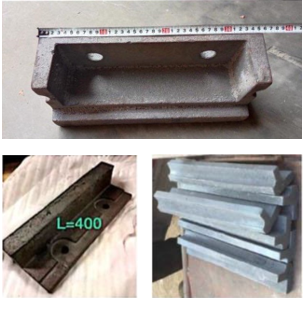

   SEALING BAR



   Type U:                   Type L:

   L= 240mm              L= 360mm

   L= 360mm              L= 400mm

   L= 420mm



  Type T:

   L= 360mm

   L= 400mm

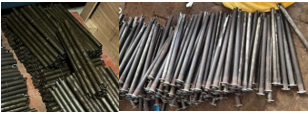

 LINER PIPE



 Material: 20#



   Liner for Roller:
 - Liner 370 (Middle) 1-End Bite
 - Liner 370 (Middle) 2-End Bite
 - Liner 396 (Side) with Hat








   FLAT WHEEL

   (Material: HT-200)



 - D270 (Hole= 90mm)                     - D370 (Hole= 120mm)

 - D320 (Hole= 100mm)                   - D370 (Hole= 140mm)

 - D350 (Hole= 120mm)                   - D550 (Hole= 140mm)

 - D350 (Hole= 130mm)

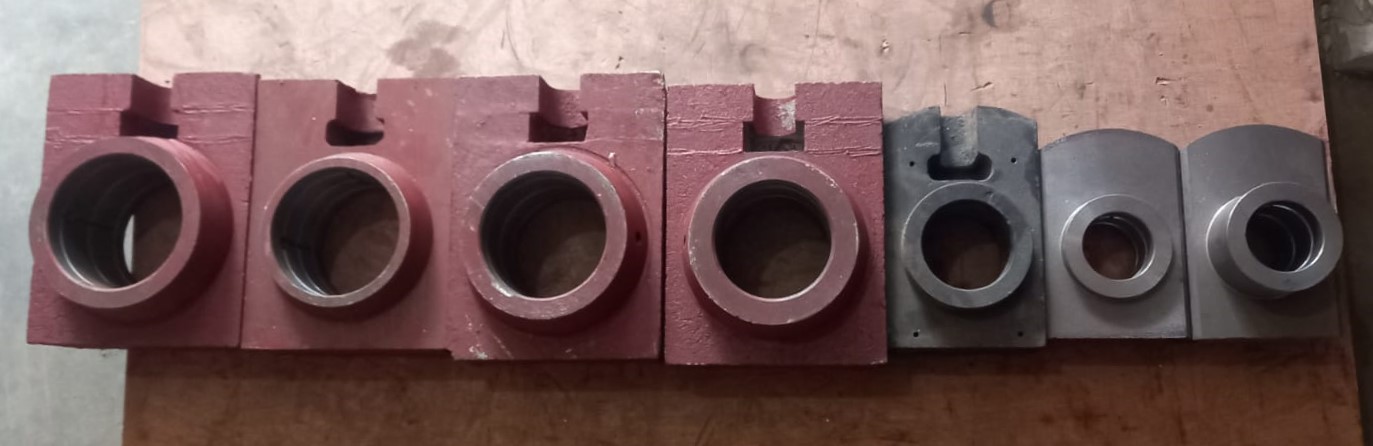

   BUSHING  (Material: HT-200)



  - Bushing Ø65                     - Bushing Ø120

  - Bushing Ø85                     - Bushing Ø125

  - Bushing Ø110                   - Bushing Ø130

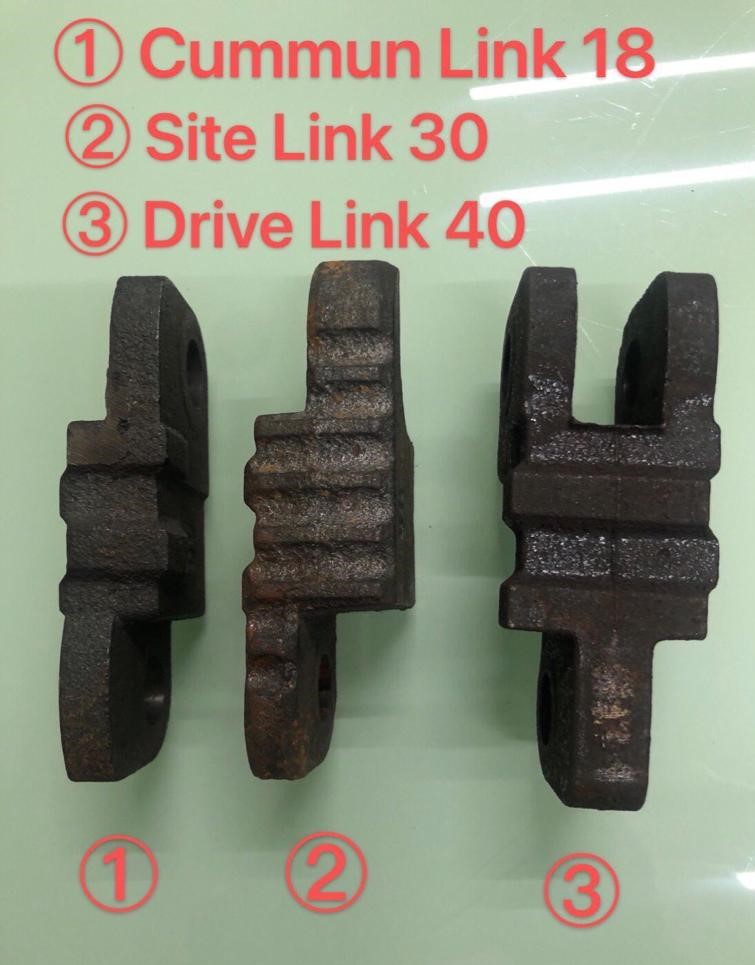

   ALSTOM SPAREPART



    Material: QT-500



  - Common Link 18

  - Side Link 30

  - Drive Link 40

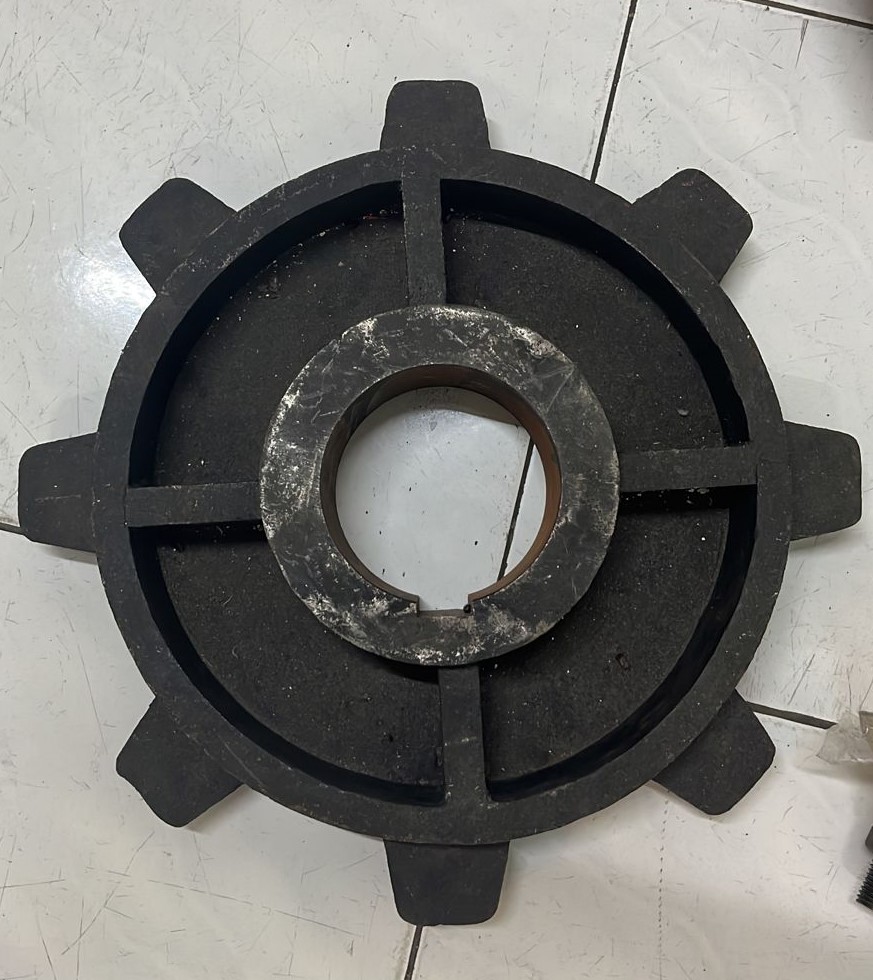

  OCTOPUS WHEEL



  Material: HT-200



 - Hole 120

 - Hole 130

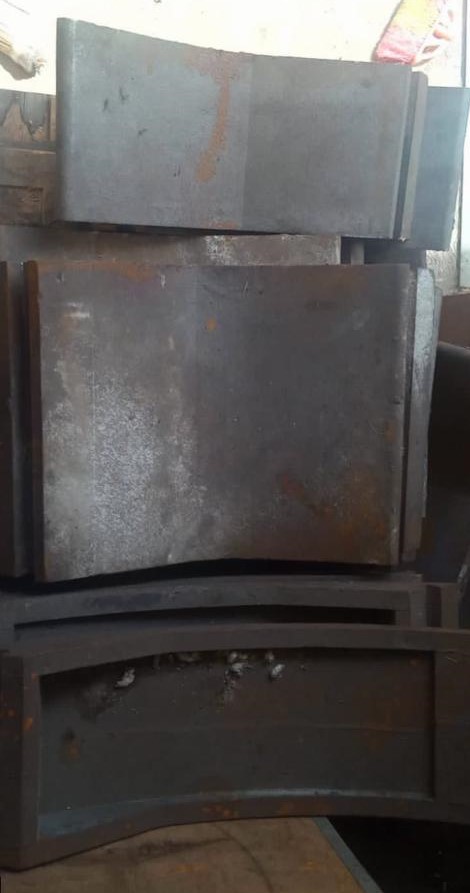

     EAGLE BAR



     Material: HT-200



     Type Arc Length:

     - 695mm arc

     - 850mm arc

     - 1020mm arc

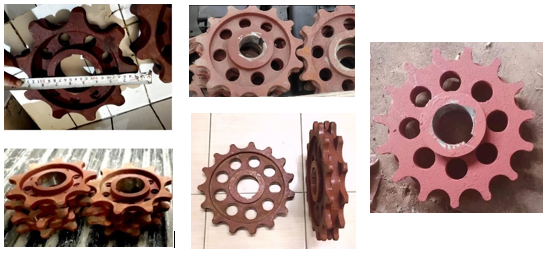

 GEAR SPROCKET

 for Y-46 & Y-64









 9 Teeth (for Y46):                         12 or 13 Teeth (For Y46):

  - Hole 50                                        - Hole 75

  - Hole 75                                        - Hole 90

  - Hole 95



   15 Teeth (for Y46):                        16 Teeth:

  - Hole 95                                         - Hole 90 (for Y46)

  - Hole 95 Flat Surface                     - Hole 140 (for Y46)

  - Hole 130                                       - Hole 140 (for Y64)

  - Hole 130 Flat Surface                   - Hole 160 (for Y64)

  - Hole 140

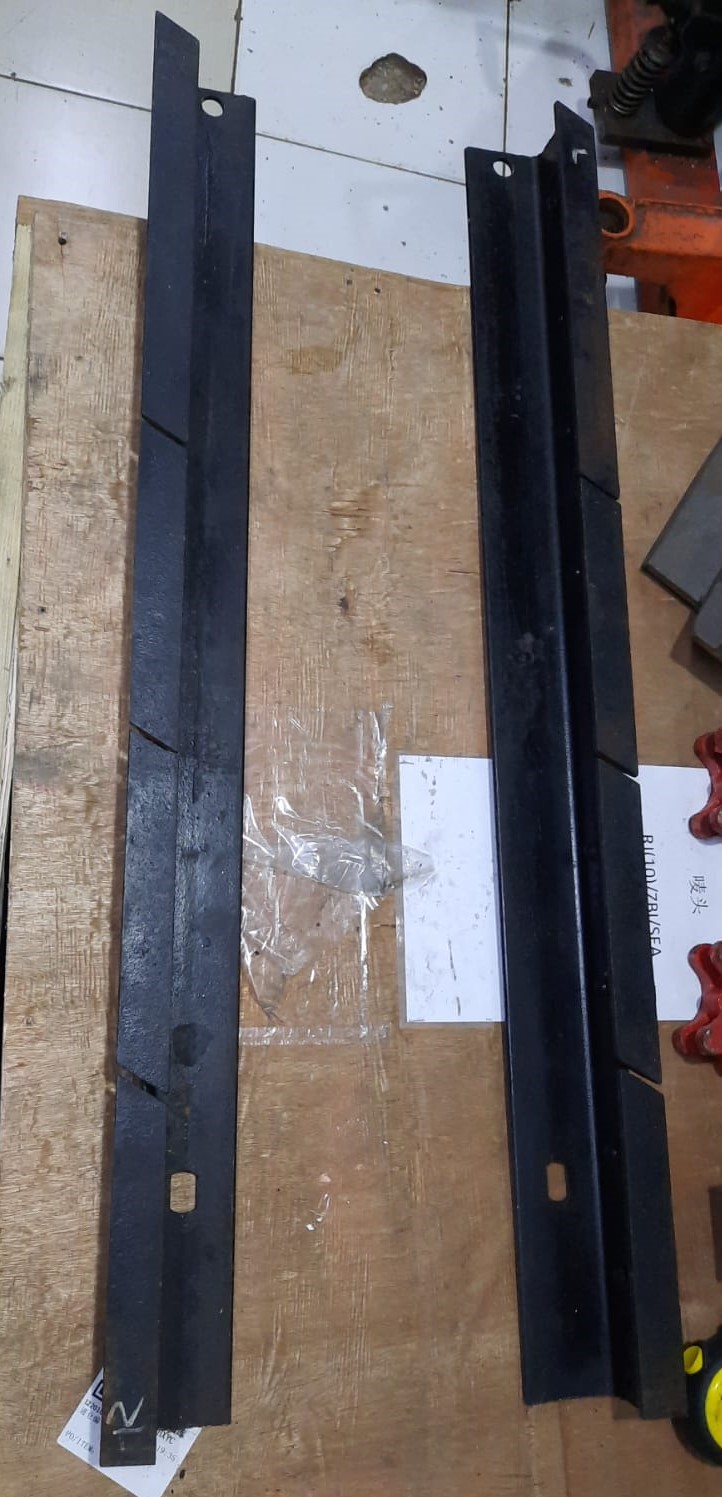

     REL GRATE BEAM

     for Link 165



     Type Length:

    - L988 (Left/Right for 30t)

    - L1275 (Left/Right for 20t)

    - L1030 (Left/Right for 15t)

    - L1026 (Middle)

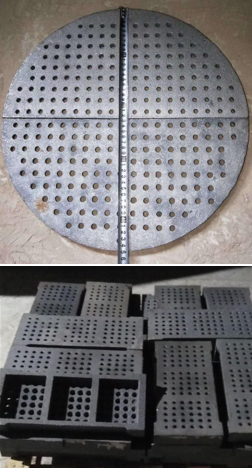

FIXED GRATE BAR



Material: RTSi5



490 x 215 x 50

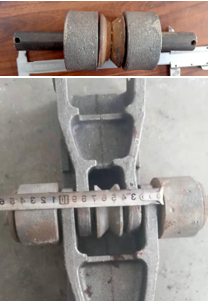

   BEAM GUIDE ROLLER SET



   Set include:

  - 2 Rollers (Left & Right)

  - 1 Guide Wheel (Middle)

  - 1 Pin Shaft



















   BUSHING PULLY HOLDER

    SET





























  Coal Gate

  Uk. 2200 x 300 x 100
